Birçok Wisenet cihazı alarm girişleri ve çıkışları sağlar, bunlar TTL çıkışlardır ve voltsuz değildir, voltsuz bir çıkış elde etmek için transistörlü bir röle gereklidir.
SPM-4210, Alarm ve Ses bağlantısı için ağa bağlı bir Giriş/Çıkış ünitesidir.
SPM-4210'un ilk kullanım için yapılandırılmasına ilişkin KB Makalesi.
SPM-4210, aşağıdaki transistörlü röleye güç sağlayabilen 12V 50mA beslemeye sahiptir, bu nedenle transistörlü röle için ek bir güç kaynağı gerekli değildir.
Önemli Bilgi.
- SPM-4210'un toplam 50mA gücü vardır, bu nedenle I/O Kutusundan doğrudan yalnızca bir röleye güç verilebilir.
- İki röle gerekiyorsa, transistörlü rölelere güç sağlamak için ayrı bir güç kaynağı gerekecektir, çünkü her iki röleye de aynı anda enerji verilirse bu 50mA sınırını aşacaktır.
- Aşağıdaki örnekte I/O Kutusunun Alarm 1 çıkışına bağlı bir röle bulunmaktadır.
Pin 1 - 12V 50mA
Pin 2 - 0V
Pin 3 - Alarm 1
Pin 4 - Alarm 2
Pin 5 - Alarm 3
Pin 6 - Alarm 4

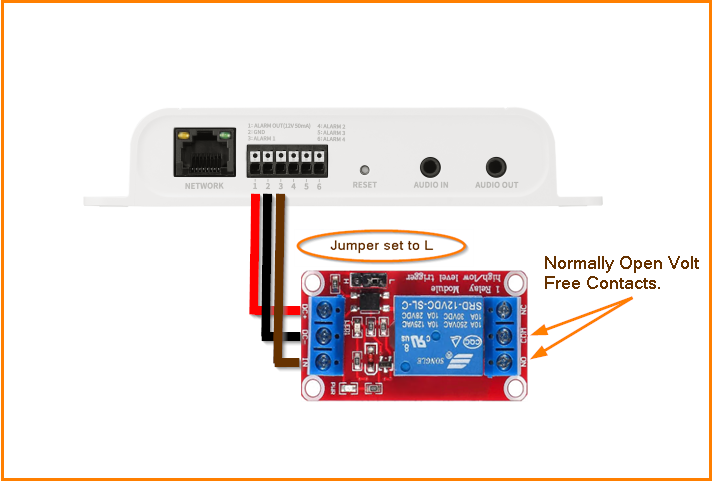

Kablolama Örneği.
Not - Doğru çalışma için jumper L olarak ayarlanmalıdır.
Kamera Yapılandırması.

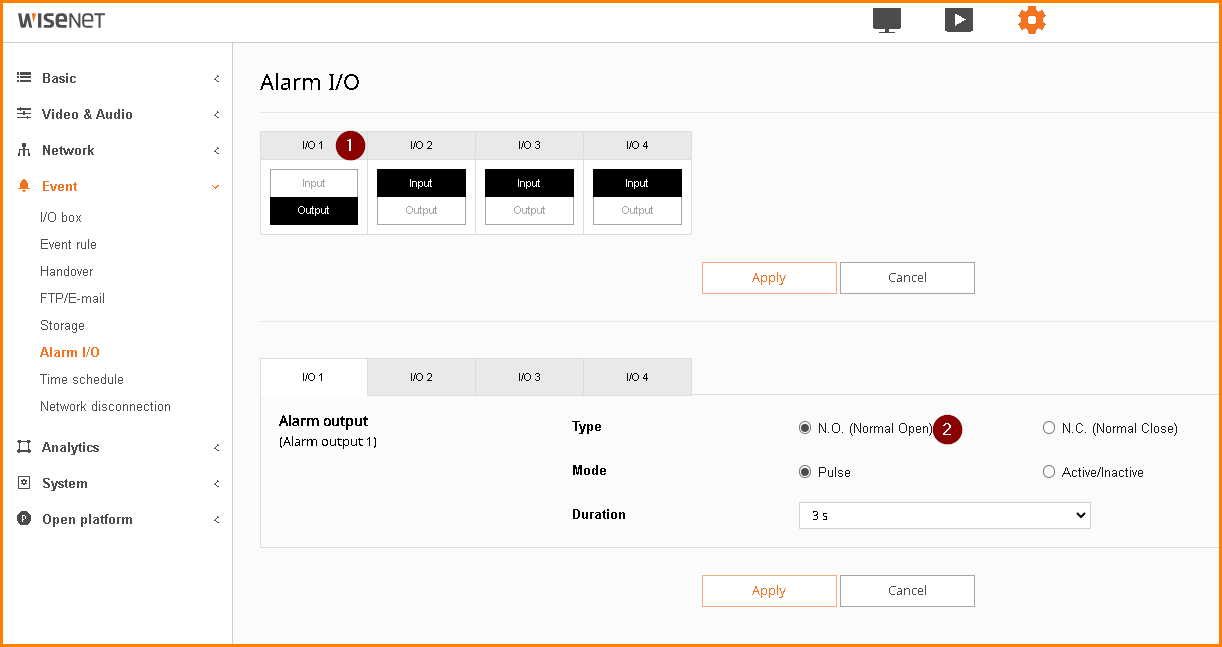

- Kamera web sayfasına gidin.
Ayarlar altında, Olay, Alarm I/O.
- Bu örnekte, I/O 1'i bir Çıkış olarak yapılandırdık, tipi N.O. Normalde Açık, Mod tipi Pulse ve Süresi 3 saniye olarak ayarlandı.
Yukarıdaki örnek, bir kapı kilidini veya otopark bariyerini serbest bırakmak için ideal olacaktır.
Bu örnekte kullanılan rölenin toplam akım çekişi 50mA'dir, bu nedenle kameradan güç almak için uygundur.
