Birçok Wisenet kamera alarm girişleri ve çıkışları sağlar, bunlar TTL çıkışlardır ve voltsuz değildir, voltsuz bir çıkış elde etmek için transistörlü bir röle gereklidir.
PNV-A9081R aşağıdaki transistörlü röleye güç sağlayabilen 12V 50mA kaynağa sahiptir, bu nedenle transistörlü röle için ek bir güç kaynağı gerekli değildir.
Önemli Bilgi.
- PNV-A9081R toplam 50mA güce sahiptir, bu nedenle kameradan doğrudan yalnızca bir röleye güç verilebilir.
- İki röle gerekiyorsa, her iki röleye aynı anda enerji verilmesi durumunda 50mA sınırını aşacağından, transistörlü rölelere güç sağlamak için ayrı bir güç kaynağı gerekecektir.

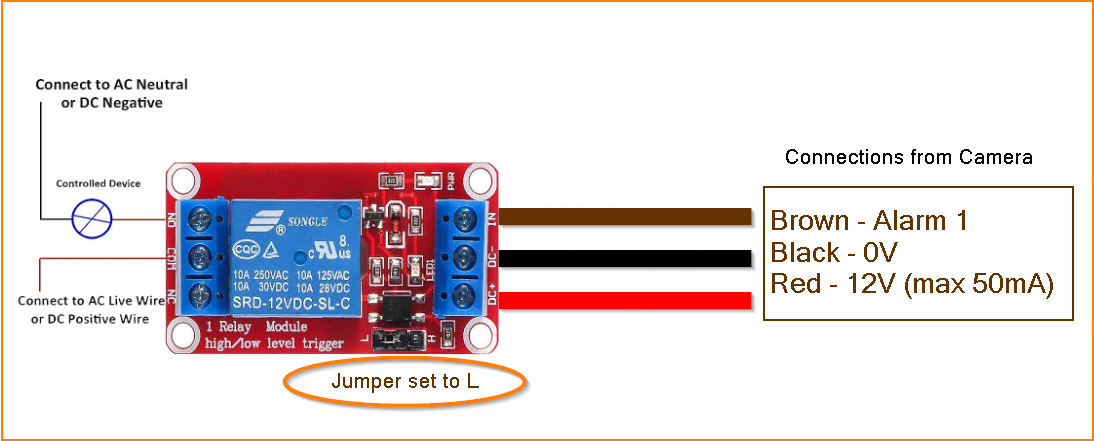

- Aşağıdaki örnekte, kameranın I/O 1 kablosuna bağlı bir rölemiz var.
- I/O tetikleme kablosuna seri olarak 47KΩ'luk bir direnç bağlanması gerekir.
Not - 47KΩ direnç olmadan röleye her zaman enerji verilecek ve kamera hiçbir kontrole sahip olmayacaktır.
Not - Doğru çalışma için jumper L olarak ayarlanmalıdır.
Kamera Yapılandırması.
- Kamera web sayfasına gidin.

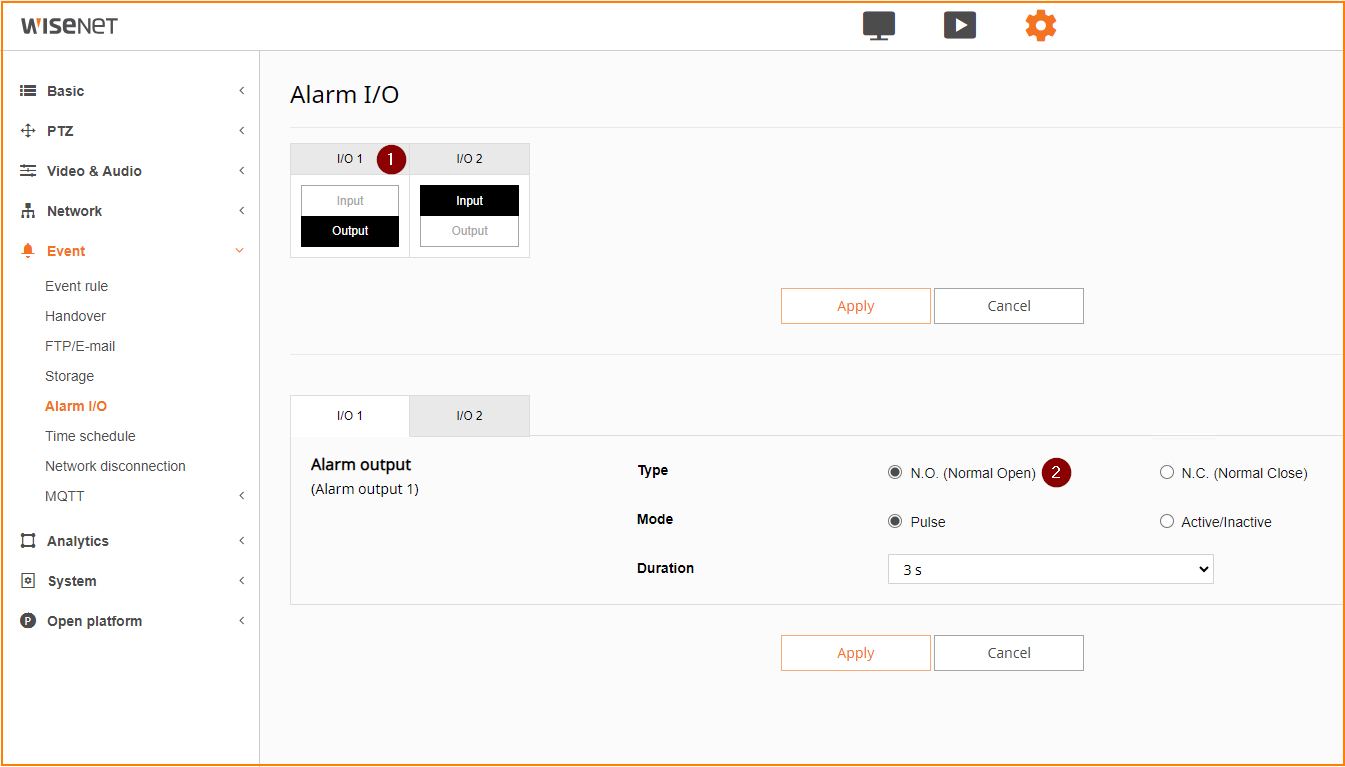

Ayarlar altında, Olay, Alarm I/O
- Bu örnekte, I/O 1'i bir Çıkış olarak yapılandırdık, tipi N.O. Normalde Açık, Mod tipi Pulse ve Süresi 3 saniye olarak ayarlandı.
Yukarıdaki örnek, bir kapı kilidini veya otopark bariyerini serbest bırakmak için ideal olacaktır.
Bu örnekte kullanılan rölenin toplam akım çekişi 50mA'dir, bu nedenle kameradan güç alması uygundur.
