Video AHD'den CVBS'ye (analog) nasıl geçirilir
AHD kamera serisi varsayılan ayarı AHD yüksek çözünürlüktür (2MP ve üzeri) ancak OSD menü navigasyonu için kullanılan Function Setup Switch'i kullanabilirsiniz.
Bu düğmeye 5 saniyeden uzun süre basılı tutup bıraktığınızda AHD'den CVBS'ye ya da tam tersine geçersiniz.
Alternatif olarak OSD menüsünde gezinebilir ve formatı Ana Kurulum menüsünden değiştirebilirsiniz:

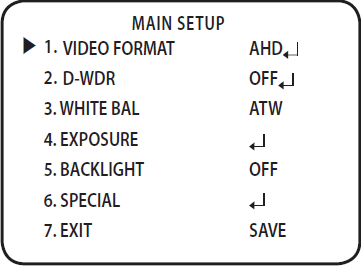

OSD Menu - 1. VIDEO FORMAT > AHD/CVBS
Bazı AHD kamera modelleri aynı BNC konektöründen CVBS sinyali gönderebilir.
Diğer modellerde, kamerayla birlikte gelen 2 pinli bir kablo kullanılması gerekecektir, aşağıda bu konektörün yerini görebilirsiniz, ancak lütfen kendi modeliniz için kullanım kılavuzuna bakınız.

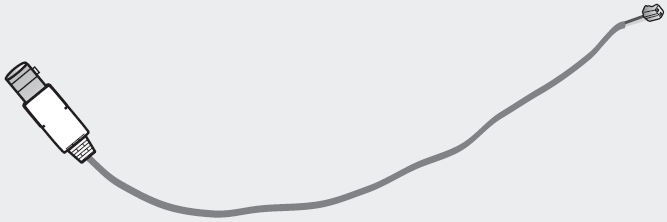

Video Output Cable
Kutu kamera:

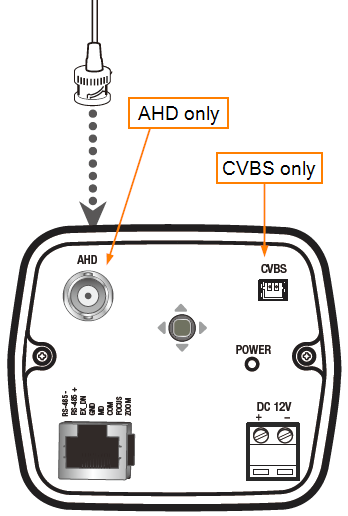

HCB-7000A

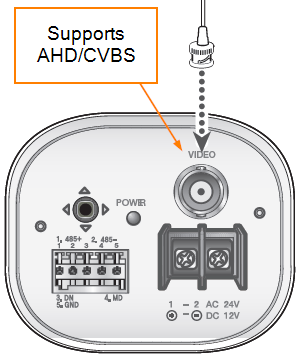

HCZ-6320
Bullet kamera:
SCO serisi, AHD ve CVBS sinyalleri için aynı BNC konektörünü kullanacaktır.
HCO serisi için 2 pinli kablo kullanılması gerekecektir. Bunun bulunduğu yer kameranın içinde Function Setup Switch'in yanındadır
Formatı değiştirmek, aşağıdaki resimlere göre kameranın içinde bulunan Function Setup Switch (İşlev Ayar Anahtarı) aracılığıyla yapılır.

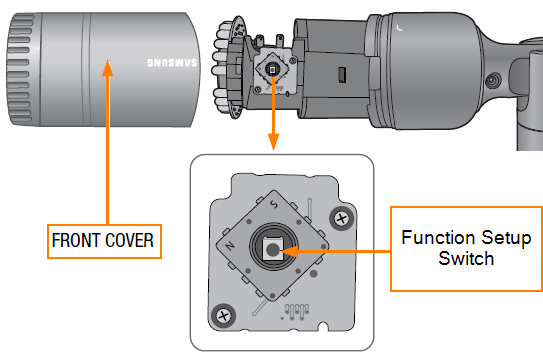

SCO-6083R

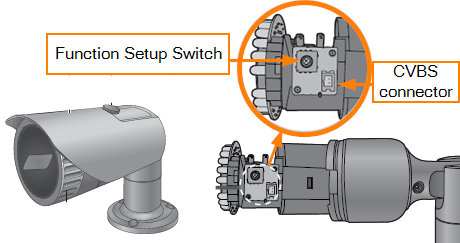

HCO-7070RA
Dome kamera:

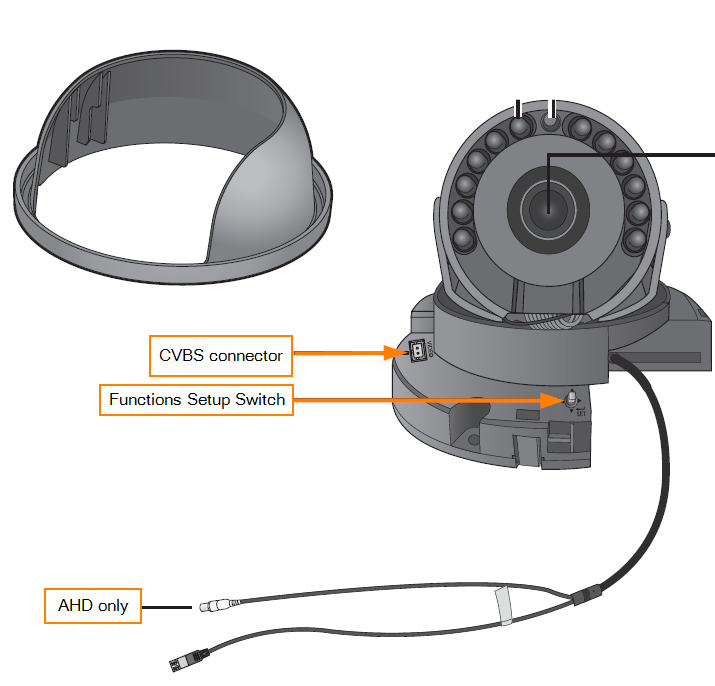

HCD-7030RA
