Birçok Wisenet kamera alarm girişleri ve çıkışları sağlar, bunlar TTL çıkışlardır ve voltsuz değildir, voltsuz bir çıkış elde etmek için transistörlü bir röle gereklidir.
PNV-A9081RLP Road-AI ANPR kamera aşağıdaki transistörlü röleye güç sağlayabilen 12V 50mA beslemeye sahiptir, bu nedenle transistörlü röle için ek bir güç kaynağı gerekli değildir.
Önemli Bilgi.
- PNV-A9081RLP toplam 50mA güce sahiptir, bu nedenle kameradan doğrudan yalnızca bir röleye güç verilebilir.

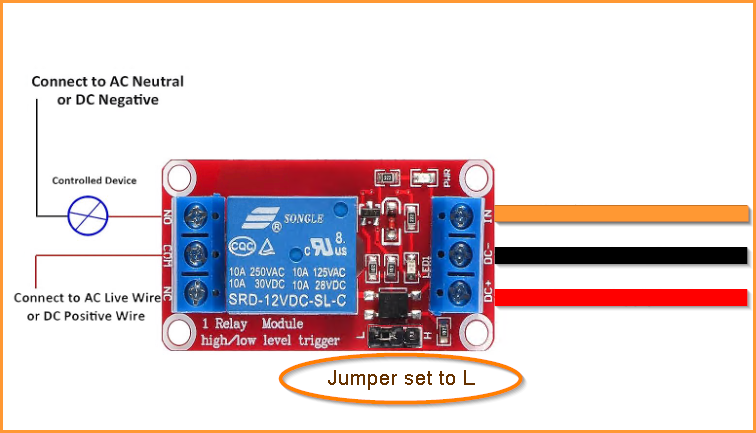

- Aşağıdaki örnekte kameranın alarm çıkış kablosuna (TURUNCU kablo) bağlı bir rölemiz var.
Not - Doğru çalışma için jumper L olarak ayarlanmalıdır.
Kamera kabloları
Kırmızı kablo - 12V 50mA
Siyah kablo - 0V
Turuncu kablo - Alarm Çıkışı (BARİYER KONTROLÜ)
Kahverengi kablo - Alarm Girişi
Kamera Yapılandırması.
- Kamera web sayfasına gidin, Ayarlar, Olay, Alarm Çıkışı.
- Bu örnekte, alarm çıkışını N.O. Normalde Açık, Mod tipini Pulse ve Süreyi 3 saniye olarak yapılandırdık.
Road-AI Uygulama Yapılandırması.
- Kamera web sayfasından Open Platform'a tıklayın, Go App - Road-AI uygulaması yeni bir web sayfasına gelecektir.
- Ayarlar'a gidin, sayfanın en altına kaydırın (1 Numara).
- Beyaz Liste Reaksiyonu 1'i Açık Bariyer olarak ayarlayın (Numara 2).
- Beyaz liste plakalarınızı girin (Numara 3).
- Bitirdiğinizde ayarları kaydedin (Numara 4).
Bu örnekte kullanılan rölenin toplam akım çekişi 50mA'dir, bu nedenle kameradan güç almak için uygundur.
